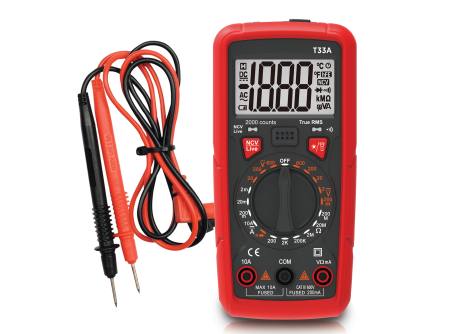

Miernik uniwersalny T33A LTC NCV/latarka/uchwyt mag.

Miernik to wielofunkcyjne urządzenie charakteryzujące się wysoką dokładnością pomiarów, szybkim czasem reakcji oraz wysokim poziomem bezpieczeństwa. Wyposażono go w specjalistyczny układ scalony obsługujący do 2000 zliczeń, który składa się z precyzyjnego konwertera analogowo-cyfrowego (A/D) oraz szybkiego procesora cyfrowego. Urządzenie zapewnia dokładne pomiary, wysoką rozdzielczość, szybkie działanie, pełną kalibrację oprogramowania oraz stałą dokładność nawet przy długotrwałym użytkowaniu.

Estetyczny wygląd miernika sprawia, że jest odpowiedni do różnorodnych zastosowań przemysłowych. Konstrukcja układów elektronicznych gwarantuje bezpieczeństwo i niezawodność. Miernik oferuje wiele funkcji pomiarowych oraz intuicyjny interfejs użytkownika, spełniając oczekiwania różnych grup, takich jak profesjonalni inżynierowie czy technicy serwisu.

Urządzenie umożliwia pomiar napięcia przemiennego (AC) i stałego (DC), prądu przemiennego i stałego, rezystancji, a także testowanie diod i ciągłości obwodów. Wyposażone jest w podświetlenie wyświetlacza, co ułatwia odczyt wyników w słabo oświetlonych miejscach.

Opis panelu

Podświetlenie wyświetlacza

Obszar wykrywania napięcia bezkontaktowego (NCV)

Wyświetlacz LED

Brzęczyk i wskaźnik podczerwieni (tylko w modelu B)

Przycisk podświetlenia

Gniazdo testowe hFE

Przełącznik obrotowy

Gniazdo wejściowe 0V mA

Gniazdo wejściowe COM

Gniazdo wejściowe 10A

Przycisk Hold

Wskaźnik NCV i obszar odbioru podczerwieni (tylko w modelu B)

Funkcja podświetlenia i latarki

Funkcja podświetlenia oraz latarki usprawnia odczyt wyników w warunkach słabego oświetlenia. Aby włączyć lub wyłączyć tę funkcję, postępuj zgodnie z poniższymi krokami:
Krótko naciśnij przycisk "T", aby aktywować podświetlenie i latarkę na okres 15 sekund.
Długie naciśnięcie przycisku "T" włącza funkcję iluminacji i podświetlenia bez ograniczenia czasowego.
Ponowne krótkie naciśnięcie dezaktywuje iluminację i podświetlenie, przy czym funkcja wyłączy się automatycznie po 30 sekundach bezczynności.

Wyłączanie zasilania

Urządzenie wyłącza się automatycznie po 15 minutach braku aktywności.
W razie potrzeby można je wyłączyć ręcznie, co zostanie potwierzone sygnałem dźwiękowym. W trybie automatycznego wyłączenia po ponownym uruchomieniu dowolny klawisz przywraca pełną funkcjonalność.

Pomiar ACV i DCV

Nie przeprowadzaj pomiarów napięcia przekraczającego 600V, aby zapobiec porażeniu prądem lub uszkodzeniu urządzenia. Nie podłączaj napięcia wyższego niż 600V między punktem wspólnym a uziemieniem, aby uniknąć porażenia prądem lub uszkodzenia urządzenia.

Procedura pomiaru ACV lub DCV:

Podłącz czarną sondę testową do gniazda COM, a czerwoną sondę do gniazda V.

Zmierz wartość napięcia w obwodzie poddanym testowi za pomocą pozostałych dwóch końcówek sond.

Wynik pomiaru zostanie wyświetlony na ekranie LED wraz z polaryzacją, podłączoną z czerwoną sondą.

Odczyt zostanie wyświetlony na wyświetlaczu LED, podobnie jak polaryzacja końcówki podłączonej do czerwonego przewodu.

Procedura Pomiaru Rezystancji

Aby zapobiec uszkodzeniu urządzenia lub sond podłączonych do badanego obwodu, przed rozpoczęciem pomiaru należy odłączyć zasilanie od obwodu poddanego testowi. Wszystkie kondensatory wysokonapięciowe powinny zostać w pełni rozładowane.

Ustaw przełącznik obrotowy w odpowiedniej pozycji.

Podłącz czarną sondę testową do gniazda "COM", a czerwoną sondę do gniazda "V-?".

Wykorzystaj sondy do zmierzenia wartości rezystancji w obwodzie.

Wartość rezystancji zostanie wyświetlona na ekranie urządzenia.

Pomiar diody

Aby zapobiec uszkodzeniu urządzenia lub sond podłączonych do badanego obwodu, przed rozpoczęciem pomiaru należy odłączyć zasilanie od obwodu poddanego testowi. Wszystkie kondensatory wysokonapięciowe powinny zostać w pełni rozładowane.

Ustaw przełącznik obrotowy w odpowiedniej pozycji.

Podłącz czarną sondę testową do gniazda "COM", a czerwoną sondę do gniazda "V-?".

Wykorzystaj sondy do zmierzenia wartości rezystancji w obwodzie.

Wartość rezystancji zostanie wyświetlona na ekranie urządzenia.
Typowa dioda w układzie wykazuje spadek napięcia w kierunku przewodzenia od 0,5 V do 0,8 V, natomiast odczyt w kierunku zaporowym zależy od rezystancji innych ścieżek między dwiema sondami.

Test ciągłości obwodu (z brzęczykiem)

Aby zapobiec uszkodzeniu urządzenia lub sond podłączonych do badanego obwodu, przed rozpoczęciem pomiaru należy odłączyć zasilanie od obwodu poddanego testowi.
Wszystkie kondensatory wysokonapięciowe powinny zostać w pełni rozładowane.

Do sprawdzania stanu włączenia/wyłączenia obwodu

Ustaw przełącznik obrotowy w pozycji testu brzęczyka.

Podłącz czarną sondę do gniazda „COM”, a czerwoną do gniazda „V-?”.

Przyłóż sondy do badanego obwodu. Jeśli jego rezystancja nie przekracza około 30 omów, zaświeci się kontrolka i brzęczyk wyda ciągły dźwięk.

Pomiar prądu

Nie próbuj wykonywać pomiaru prądu w obwodzie, gdy napięcie między napięciem otwartego obwodu a uziemieniem przekracza 250 woltów. Jeśli podczas pomiaru dojdzie do przepalenia bezpiecznika, możesz uszkodzić miernik lub narazić się na niebezpieczeństwo. Aby uniknąć uszkodzenia miernika lub sprzętu testowego, przed wykonaniem pomiaru użyj właściwego gniazda wejściowego, pokrętła funkcji i zakresu. Gdy końcówka pomiarowa zostanie podłączona do gniazda prądowego, nie podłączaj drugiego końca końcówki pomiarowej równolegle do żadnego obwodu.

Pomiar prądu:

Przekręć pokrętło obrotowe na pozycję mA/A.

Podłącz czarną końcówkę pomiarową do gniazda wejściowego „COM”. Jeśli mierzony prąd jest mniejszy niż 200 mA, podłącz czerwoną końcówkę do gniazda „mA”. Jeśli mierzony prąd mieści się w zakresie od 200 mA do 10 A, podłącz czerwoną końcówkę do gniazda „10A”.

Obwód testowy powinien być rozłączony, czarna końcówka powinna być podłączona do rozłączonego obwodu — do końca o niższym napięciu, a czerwona końcówka do rozłączonego obwodu — do końca o wyższym napięciu.

Podłącz zasilanie obwodu, a następnie odczytaj wyświetlaną wartość. Jeśli na wyświetlaczu pojawi się jedynie „0L”, oznacza to, że należy zmienić zakres wejściowy. Przełącznik obrotowy powinien być umieszczony w wyższym zakresie.

Test NCV

Obróć przełącznik obrotowy na pozycję NCV i przyłóż górną część miernika blisko przewodnika. Jeśli miernik wykryje napięcie przemienne, zapali odpowiedni wskaźnik siły sygnału zgodnie z wykrytą siłą sygnału (niski — żółty, wysoki — czerwony), a brzęczyk wyemituje alarmy o różnych częstotliwościach.

Wykrywanie sygnału podczerwieni (tylko dla modelu B)

To ustawienie służy do sprawdzenia, czy nadajnik pilota na podczerwień działa prawidłowo. Podczas ustawiania tej funkcji głowica nadajnika pilota na podczerwień powinna być ustawiona prostopadle do odbiornika podczerwieni, a odchylenie nie powinno przekraczać plus/minus 15 stopni. Naciśnij przycisk wysyłania sygnału pilota. Jeśli równocześnie zapali się czerwona dioda LED, oznacza to, że nadajnik działa prawidłowo. W określonej odległości (1–30 cm) nadajnik mobilny może określić stan zasilania nadajnika.

W zestawie

1x Instrukcja obsługi, 2x Przewody pomiarowe, 3x Baterie 1.5V AAA
